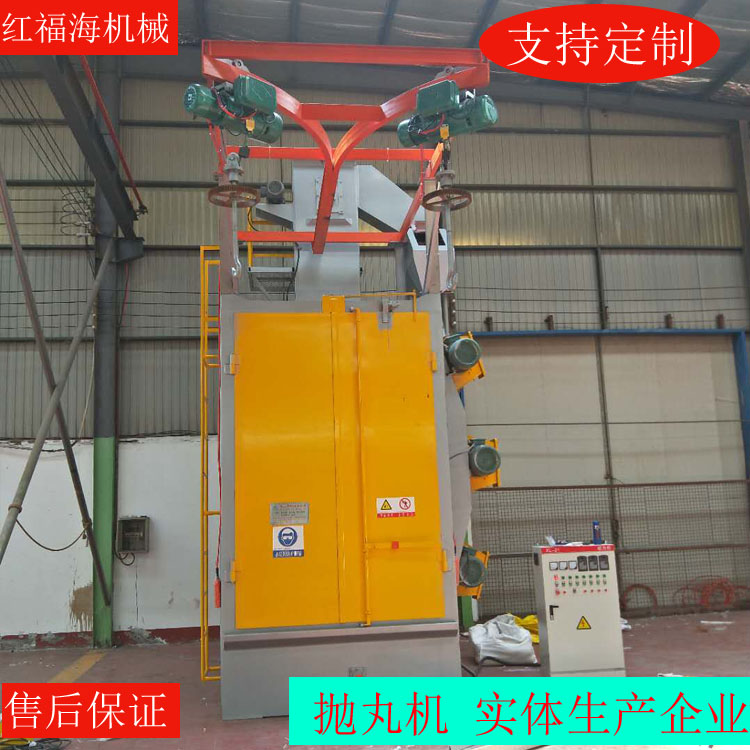

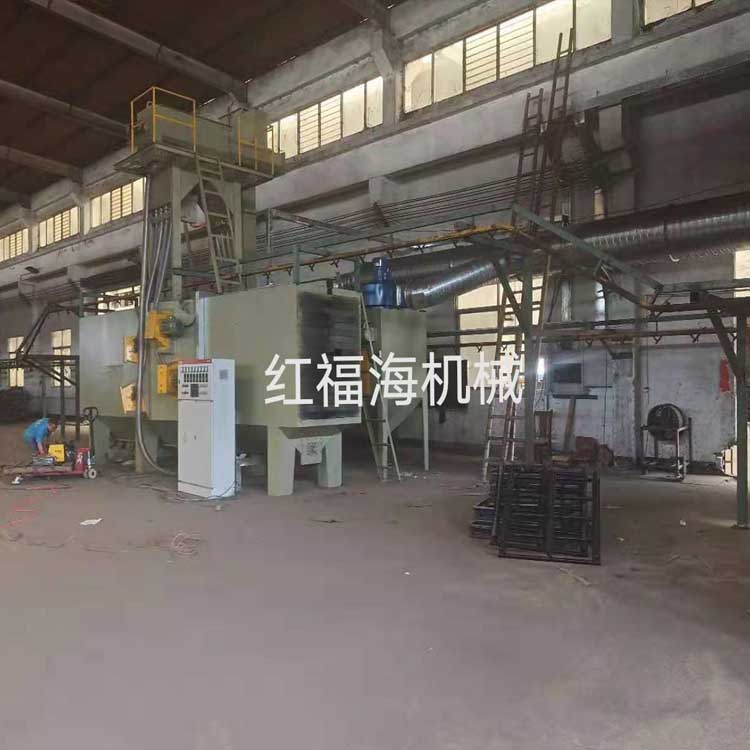

吊鉤式拋丸機操作電器控制系統及設備調整原理注意細節

紅福海機械拋丸機械電氣控制系統操作說明

Ⅰ、概述

本電氣設備主回路和控制回路采用了~380V，為操作與維護

上的方便電氣設備集中安裝在控制箱內，控制著各電動機的開、停。

Ⅱ、電氣主要聯鎖

只有當吊鉤轉動和大門開啟后，上、下拋丸器才能工作。

Ⅲ、電氣操作說明

（1）、接通總電源，并轉動鑰匙式按鈕 SA 接通控制電源。

（2）、按住電動葫蘆電源控制鈕上的上，吊鉤升。

（3）、按住電動葫蘆電源控制鈕上的前，吊鉤進。

（4）、掀按 3SB，除塵電機開始工作。

（5）、掀按 5SB，提升電機開始工作。

（6）、掀按 7SB，螺旋輸送電機開始工作。

（7）、掀按 9SB，吊鉤轉電機開始工作。

（8）、掀按 13SB，上拋丸器電機開始工作。

（9）、掀按 15SB，下拋丸器電機開始工作。

（10）、當工件清理到所需的時間，時間繼電器 2KT 動作，

使上下拋丸器電動機自動停止運轉。

（11）、分別按 4SB、6SB、8SB 則螺旋輸送器，提升機、

吊鉤轉停止運轉。

（12）、按住電動葫蘆電源控制鈕上的后，吊鉤出。

（13）、按住電動葫蘆電源控制鈕上的下，吊鉤降。

紅福海機械機器的安裝調整細節和運轉

1、 機器的安裝

（1）本機體積受運輸條件限制不能總裝出廠，故采取分組

發運到用戶現場安裝，用戶在現場安裝時須酌情整形，并注意

圖中技術要求。

（2）、總裝時，先固定清理室，然后將拋丸器、軌道與吊

鉤、提升機、螺旋輸送器、丸砂分離器、供丸系統、電控系統

等按總圖裝配。

（3）、定向套窗口的位置，應根據總裝圖中的示意圖安裝。

2、機器的調整

在全機安裝后（或使用一段時間后）

（1）、拋丸器中定向套的調整，松開定向套壓塊，即可旋

轉定向套，以改變定向套窗口的位置來改變拋丸的拋射位置，

即順拋丸器的旋轉方向調整定向套，拋射位置前移，反之，拋射位置后移。

（2）、調整閘閥，使其達到需要的供丸量。

（3）、提升機皮帶松馳時，可調整提升機上部的調節螺栓，

以保證皮帶的松緊適度。
