懸鏈通過式拋丸機采用步進式/連續懸掛鏈式輸送系統,適用于各行業中的鑄件、鍛件、鋁合金件、沖壓件、熱處理件等的大批量表面清砂、除銹、去氧化皮、表面強化、表面光飾等

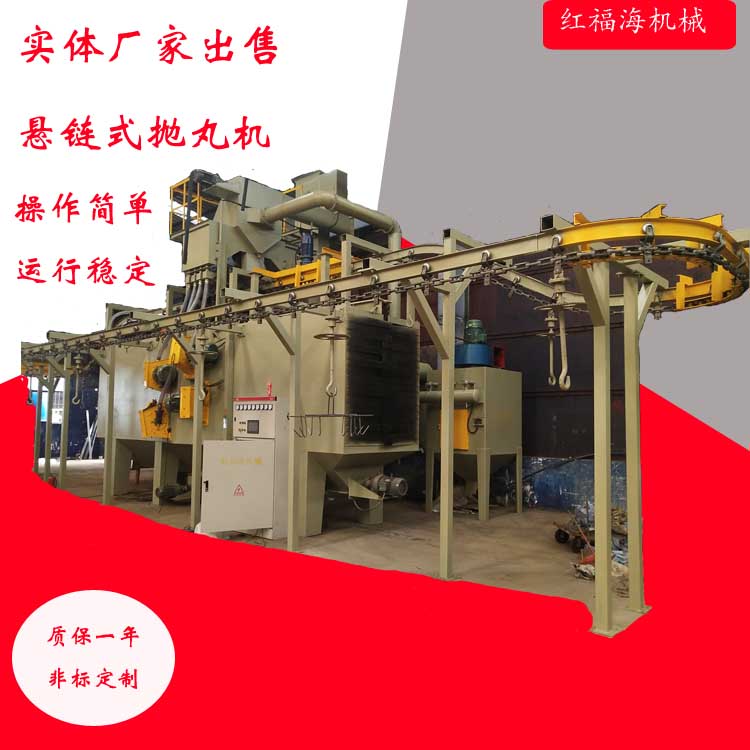

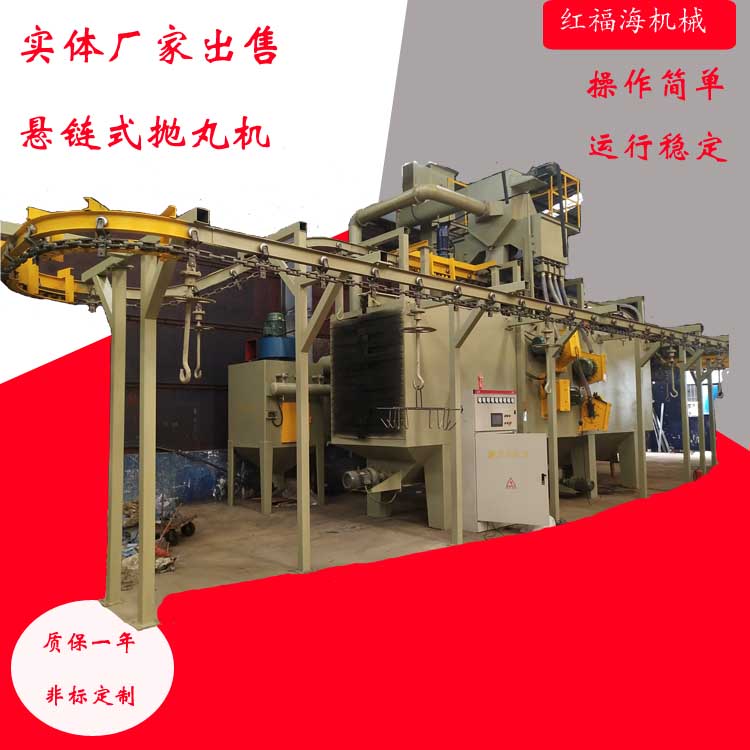

紅福海機械懸鏈通過式拋丸機本機為吊鏈輸送式高性能拋丸清理設備。在清理過程中由調速電機帶動輸送鏈條，將工件送進清理室內拋射區時，工件旋轉，工件周身各面受到來自空間結構的不同方向的拋丸器總成的彈丸的打擊與摩擦，其上的氧化皮及污物迅速脫落，鋼材表面獲得一定粗糙度的光亮表面，同時工件由于受到密沖擊，工件應力，避免工件變形。

清理過程中，撒落下來的丸塵混合物經室體送料螺旋輸送機匯集于提升機下殼再經提升機、輸送機到達分離器，經分離器產生丸塵瀑布，由風口吹揚除去塵埃，分離后的干凈彈丸落入分離器料斗，經彈丸輸送系統由拋丸器拋出。

來自分離器、清理室內的空氣塵埃由通風機帶動，通過風道管路系統，脈沖濾筒除塵器除塵，效率可達99%，凈化后空氣經煙囪排放到大氣中，顆粒塵埃被捕捉收集。

本設備由以下幾個功能部分組成,清理室、拋丸器總成、螺旋輸送機、提升機、分離器、輸丸管道、除塵系統、電器控制系統等。

1、清理室

（1）結構

本清理室為大容腔式結構，室體上部為箱形，下部為錐形，清理作業在密封的容腔內進行，具體有室體、橡膠簾、拋丸室護板、拋丸器等組成。

A、室體上共安裝了四個拋丸器，空間構造經過測試和實際驗證，可以對工件實現清理。

B、室體內設耐磨護板，保護室體壁板免受磨損，延長室體使用壽命數十倍以上，同時可以利用彈丸的反射功能，繼續有效地打擊工件表面，提高清理質量與清理效率。在錐形集丸斗上兩邊裝有網格、踏板，以阻隔雜物，保護螺旋輸送機，便于維修人員行走。

C、拋丸室體內護板采用耐磨螺母遮蓋與栓接，保護螺栓頭部不受損壞，拆裝更換方便。

D、室頂通道采用多層膠板密封，以防丸塵外溢。

（2）調整使用與維修安全

A、拋丸室內護板及包鑄螺母是易損件，須經常檢查其磨損并及時更換，安裝護板時注意搭接，以防止損壞壁板，危及安全。

B、工作時人員遠離室體進出口處，防止彈丸飛濺入眼，并掛牌警示。

C、進入清理室進行檢修時須預先切斷電源，掛牌警示，嚴禁有電操作，違者將有可能危及人身生命安全。

2、拋丸器

（1）結構

本公司制造的拋丸器是引進國內外技術生產的。拋丸器由葉輪、葉片、定向套、導入管等組成。彈丸由導入管流入分丸輪中，預加速后經定向套口拋出，葉片繼續對其加速進而高速拋射達到工件上打擊，以達到清理。
